Penstocks Design
Fluid
Water
Operating force, force acting on the door: P=100kN
P = 0.5 (F)
P = 0.5 (200)

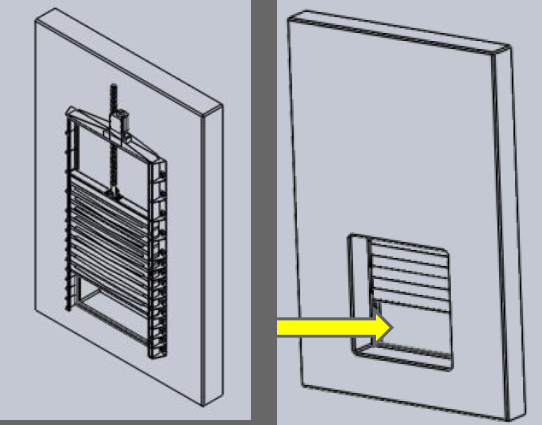

Discharge Flow Rate: Flow through the opening of the weir penstock at 2m by 2m 662m³/min
q = 1.73 (W) (H) (1.5)
Where:
q = discharge flow rate, m³/s
W =width, m,H = height, m
q = 1.73 (2) (2) (1.5)
q = 10.4 m³/sec = 662 m³/min
